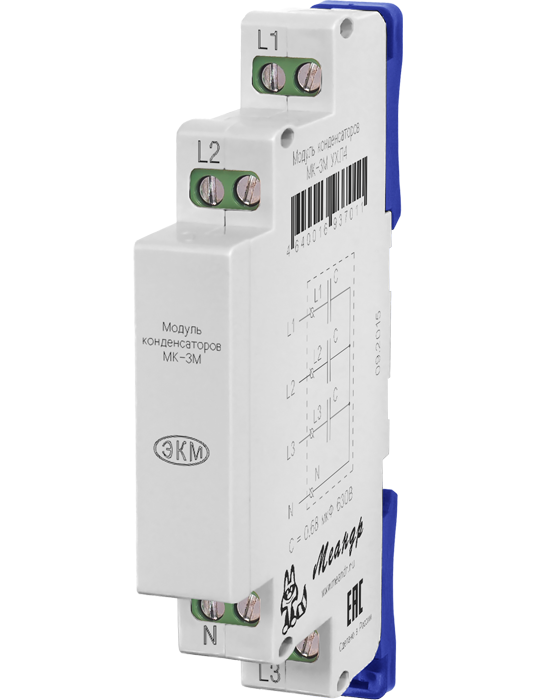

Модуль конденсаторный МК-3М

ИСПОЛЬЗОВАНИЕ МОДУЛЯ

Модуль МК-3М служит для уменьшения импульсных помех в однофазных или трёхфазных сетях. Кроме того, он создаёт дополнительный ток для устойчивого включения разнообразных коммутационных устройств при холостом ходе. Модуль совместим с реле типов РИО-1, РИО-2 и другими, и может быть использован как дополнительный элемент для систем с множеством подсвеченных кнопок управления.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Модуль укомплектован в стандартизированный пластиковый корпус с фронтальным подключением электрических цепей. Установка проводится на 35-мм DIN-рейку согласно ГОСТ Р МЭК 60715-2003 или на плоскую поверхность. Для монтажа на плоскую поверхность необходимо расширить замки. Клеммы модуля обеспечивают надежное соединение проводов до 2,5 мм2.

ПРИНЦИП РАБОТЫ

Каждая фаза сети подключается к соответствующим клеммам модуля — L1, L2, L3. Нулевой провод соединяется с клеммой N; в случае трёхпроводной сети нулевой провод не требуется. Параллельное подключение допустимо. Проверьте надёжность крепления винтов и корпуса на DIN-рейке. В модуле применяются металлизированные полипропиленовые конденсаторы МКР 0,68 мкФ/630В.

ТЕХНИЧЕСКИЕ ДАННЫЕ МК-3М

• Рабочее напряжение: AC230 В
• Макс. напряжение: DC630 В
• Ёмкость: 0,68 мкФ
• Количество конденсаторов: 3
• Допустимое отклонение ёмкости: ±10>%
• Защита корпуса/клемм: IP40/IP20
• Климатические условия: УХЛ4
• Диапазон рабочих температур: -25...+55 °С
• Степень загрязнения: 2
• Ориентация при монтаже: любая
• Вес: до 0,07 кг
